Y型防堵风压取样吹气装置
(引进日本和美国技术)



特点:
1、彻底防止煤粉管道、炉膛负压和烟道负压测量管道中心的堵塞。
2、不影响原测量值的精度。
3、不需要进行人工吹扫,减轻了工人劳动强度。
4、可保护炉膛负压自动及有关保护的正常投运。
5、本装置尺寸小,安装简便。
6、吹气式防堵装置:
    本装置适用于炉膛、烟道中尘灰较浓处的压力测量,由于连续吹气,可防止取样头堵塞。
    吹气式防堵装置由压力取样头和恒气流控制箱二部分组成。恒气流控制箱内装有减压稳压阀、压力表、转子流量计和流量调节阀。气源为0.2~0.5MPa(干燥清洁的空气)。
    工作时调节减压稳压阀,其输出为0.1MPa,再调流量控制阀,输出为60L/h。控制箱可做成单点、双点、三点、四点输出,即可配四个测量点。用户选用请注明测量点数。
7、电动防堵装置:
    电动防堵装置由压力取样头和电动气源恒气流箱组成。电动气源恒气流箱内装有定时器、气泵、分离器、转子流量计等。供电电源220VAC,50Hz,气泵功率100W,定时器绿灯亮时工作,设定10分钟(可调),红灯亮时定时器断开,设定1小时(可调),再启动气泵,如此循环工作,调节电动气泵一侧的针形阀,使压力表指示为0.1MPa,调节流量计阀,指示60L/h。
    本装置可配1~4个测量点,用户选用时请注明测量点数。








P 系列风压取样防堵吹扫装置可分为三大类:
⑴ P 型风压取样防堵吹扫装置
⑵ P-D 型风压取样电动防堵吹扫装置
⑶ P-F 型气源分配箱
P 系列风压取样防堵吹扫装置的技术条件和要求 :
1、P 型风压取样防堵吹扫装置
该装置要求电厂供给 0.5 ~ 20 Kg 气源,气源的质量****是净的仪表气源。如电厂不具备高质量的仪表气源即一般气源亦可使用,此气源进入该装置内的油水分离器(进口产品)进行气源净化,并经减压、稳压到仪表直到取样头。该装置可与 P-F 型气源分配臬配套使用。
2、 P-D 型风压取样电动防堵吹扫装置
该装置只需电厂提供 220V 电源,当接通电源吹扫装置内的定时器、气泵等全部设备即会有序的正常动作。
3、P-F 型气源分配箱
该设备为配套 P 型风压取样防堵吹扫装置的气源辅助装置或配套其他设备进行吹扫用。


YBXC-系列自补偿式风压测量防堵吹扫装置应用在烟气脱硫上:上海外高桥第三发电有限责任公司1000MW发电机组的烟气脱硫。

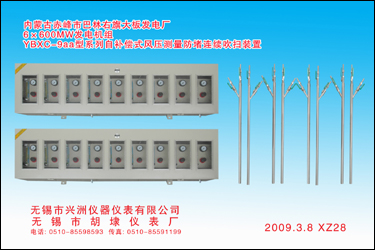

内蒙古赤峰市巴林右旗大板发电厂 6*600MW发电机组

YBXC-9aa型系列自补偿式风压测量防堵连续吹扫装置



YBXC-007A系列自动补偿式风压测量防堵吹扫装置探头
带卡套并用专用定制手动球阀安装固定支架









YBXC-(BFC-系列补偿式风压测量防堵吹扫装置)应用在铜陵发电厂五期工程300MW发电机组湿法烟气脱硫工程。

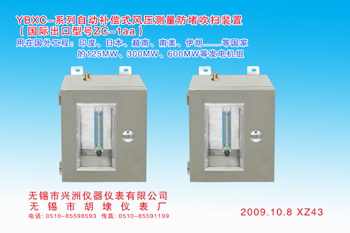

YBXC-系列自动补偿式风压测量防堵吹扫装置(****出口型号ZC-1aa

YBXC-系列自动补偿式风压测量防堵吹扫装置(****出口型号ZC-1aa应用在国外工程:印度、日本、越南、南美、伊朗......等****的125MW300MW600MW等发电机组

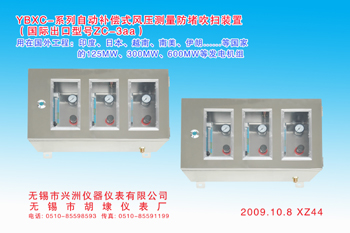

YBXC-系列自动补偿式风压测量防堵吹扫装置(****出口型号ZC-3aa

YBXC-系列自动补偿式风压测量防堵吹扫装置(****出口型号ZC-3aa)应用在国外工程:印度、日本、越南、南美、伊朗......等****的125MW300MW600MW等发电机组

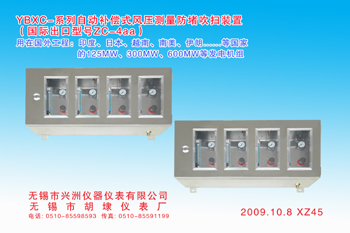

YBXC-系列自动补偿式风压测量防堵吹扫装置(****出口型号ZC-4aa

YBXC-系列自动补偿式风压测量防堵吹扫装置(****出口型号ZC-4aa)应用在国外工程:印度、日本、越南、南美、伊朗......等****的125MW300MW600MW等发电机组

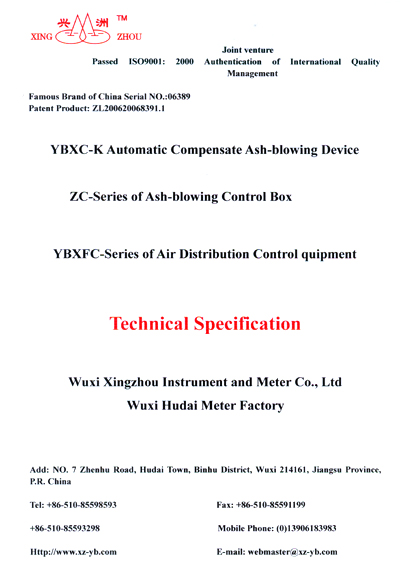

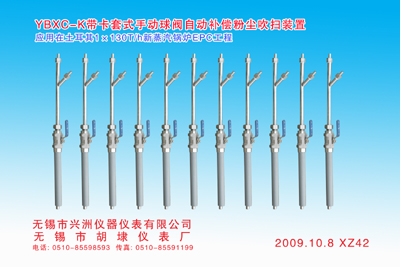

YBXC-K带卡套式手动球阀自动补偿粉尘吹扫装置

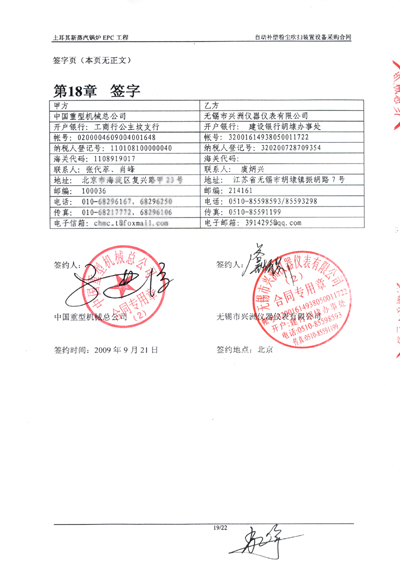

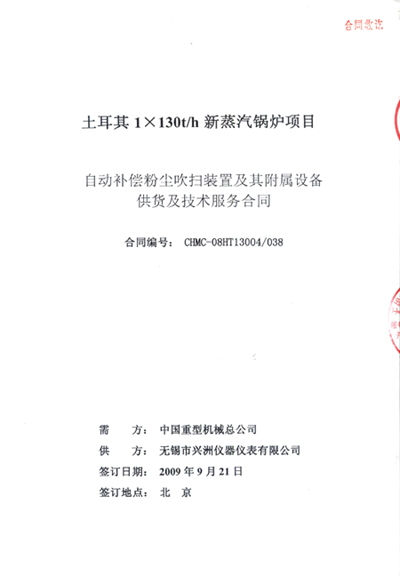

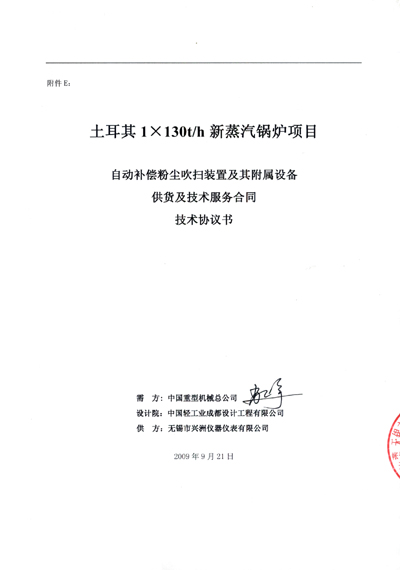

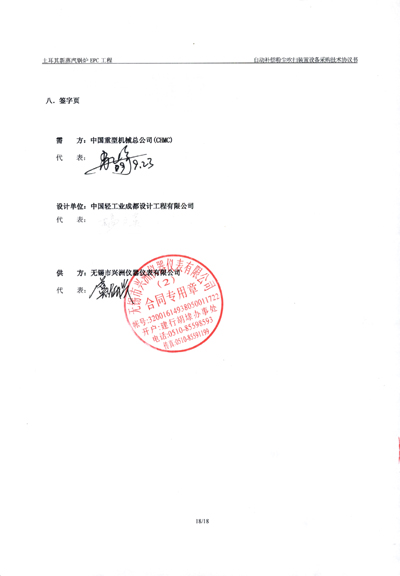

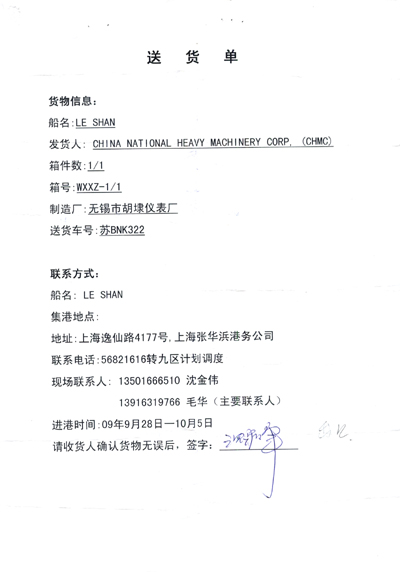

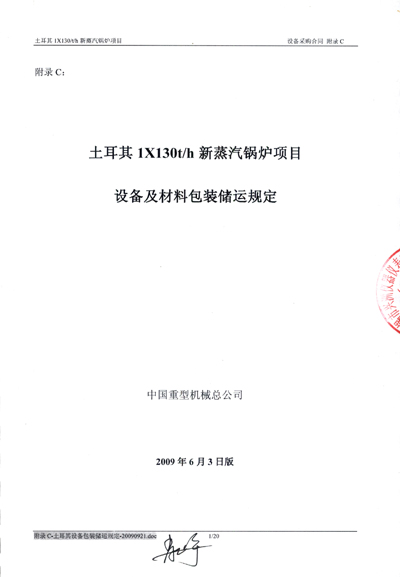

YBXC-K带卡套式手动球阀自动补偿粉尘吹扫装置 应用在土耳其1*130T/h新蒸汽锅炉EPC工程

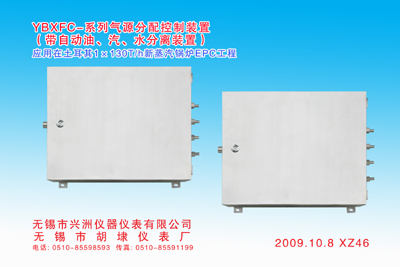

YBXFC-系列气源分配控制装置(带自动油、汽水分离装置)

YBXFC-系列气源分配控制装置(带自动油、汽水分离装置)应用在土耳其1*130T/h新蒸汽锅炉EPC工程

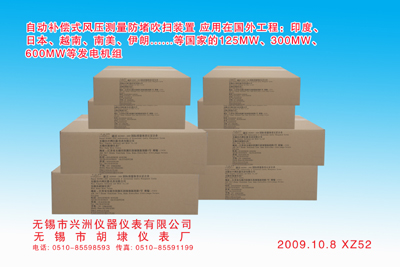

    自动补偿式风压测量防堵吹扫装置 应用在国外工程:印度、日本、越南、南美、伊朗......等****的125MW300MW600MW等发电机组

    自动补偿式风压测量防堵吹扫装置 应用在国外工程:印度、日本、越南、南美、伊朗......等****的125MW300MW600MW等发电机组

    自动补偿式风压测量防堵吹扫装置 应用在国外工程:印度、日本、越南、南美、伊朗......等****的125MW300MW600MW等发电机组




    YBXC-系列自补偿连续风压测量防堵吹扫装置应用发电厂、钢厂 、水泥厂,高炉煤气等等。
电力行业就用在流化床压,湿法烟气脱硫、回料阀、一次风、二次风、三次风、炉膛负压、分离器、冷渣器等等管道未然烬燃料物质正确有效取压及防堵,也可以应用在目前市场上常规、无法取得明显效果的高浓度杂物高粉尘取压的场合。
    YBXC-系列自补偿连续风压测量防堵吹扫装置采用为自补偿式连续吹扫、取压、用户收到明显效果。
主要技术参数:
1.YBXC-系列自补偿连续风压测量吹扫装置精度≤0.5mmH2O
2.提供气源压力≤1MPa(可稳压调节)
3.外吹扫耗气量:1M3/h~2M3/h;
4.内反吹扫耗气量:0~60NL/min(可调节)
5.工作温度:-20℃~80℃(可加装自动加温调节装置,适合冬天寒冷地区环境工作);
6.工作湿度:≤95%
7.自动气水分离:0.1~1MPa(自动气水分离器使用的系统压力、介质温度及调节范围符合该装置的技术条件);
YBXC-系列自补偿风压测量防堵吹扫装置的技术条件
1.单路、多路组合式整合连续吹扫(配备具有自动补偿装置,取样头和控制调节部分组成)配气箱采用的是吹气法补偿式结合分级过滤(气水分离)的工作原理。确保正常压力取样测量的精确度。
2.吹气法自补偿式装置配置:取样探头、分级过滤、压力调节装置、流量调节装置、控制器仪表阀管路、管接头、全部采用不锈钢材料,提高了整套装置的使用寿命。
3.自动气水分离器过滤装置采用全进口,表面流平性大于Ⅱ级(水、灰的排畅行能优良)。
4.保护箱的壳体至少用1.52~5mm的厚的钢板,框架由角钢或槽钢组成,正面配备相关标准大小的观察窗,外壳喷塑,防止腐蚀。技术指标相同,可采用全不绣钢壳体。
5.保护箱体壳防护等级为IP54,防水防尘,外壳色彩为英国标准RAL9018。
6.该装置根据客户的地区分布环境工作温度的变化,冬天的寒流的地区有自动加热装置、无加热装两种。安装差压、压力变送器,调节装置。安装用的变送器支架可以进行左右及前后调节,配备有各种接线端子。
7.该装置设有不小于6个供穿Φ14×2不锈钢管的孔,并且每个孔均带有密封塞,并且有设置电缆绝缘孔≥2个,同时具有不小于20mm厚的保温层。

注:YBXC-系列自补偿式连续风压测量防堵吹扫装置的产品设计、技术参数、技术条件、产品应用的解释权在无锡市兴洲仪器仪表有限公司、无锡市胡埭(DAI)仪表厂,咨询电话:0510-85598593 85593298
传真:0510-85591199 经营:13906183983 产品应用:13812123680
