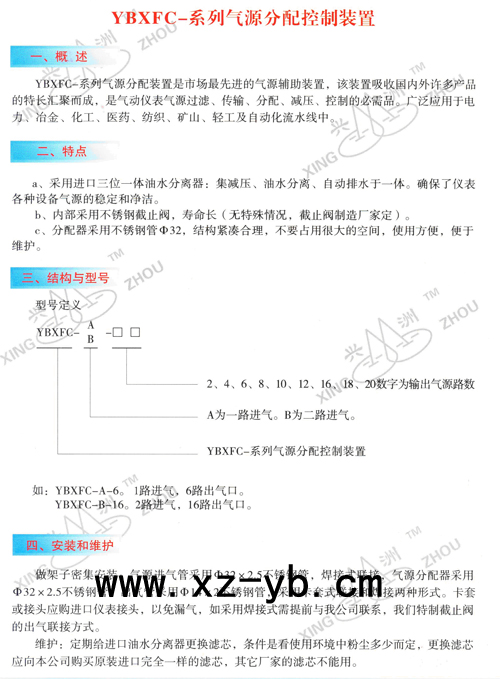

YBXFC-系列气源分配控制装置

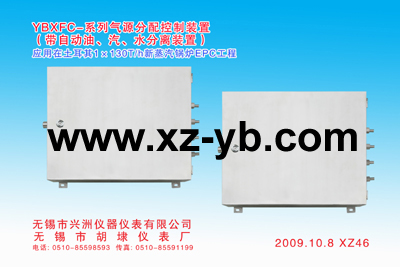

YBXFC-系列气源分配控制装置(带自动油、汽水分离装置)





YBXFC-系列气源分配控制装置(带自动油汽水分离装置)应用在土耳其1*130T/h新蒸汽锅炉EPC工程

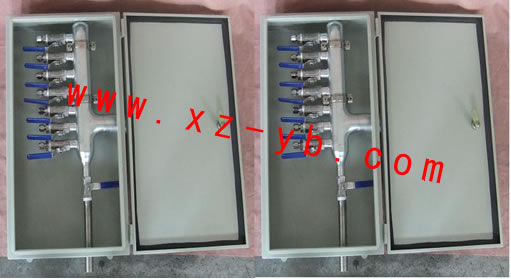

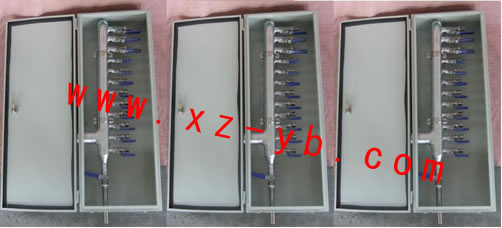

                        YBXFC-A-12型气源分配控制装置

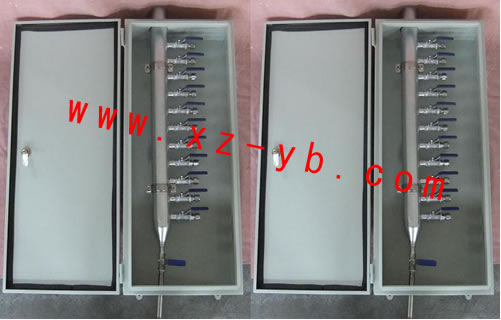

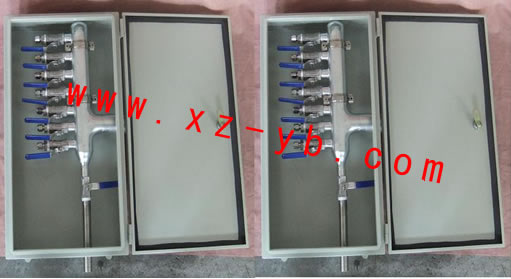

                           YBXFC-A-24型气源分配控制装置

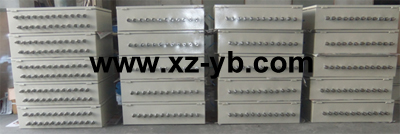

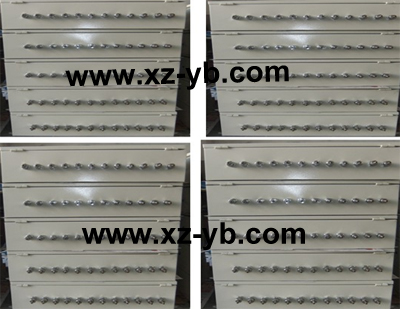

    以上为无锡市胡埭(dai)仪表厂、无锡市兴洲仪器仪表有限公司生产的YBXFC-A-12型、YBXFC-A-24型气源分配控制装置成品。
    YBXFC-A-12型气源分配控制装置、YBXFC-A-24型气源分配控制装置,采用了进口的三位一体油、汽、水分离器过滤装置,集减压、油、汽、水分离,自动排水于一体的气源组合式分配大功率控制装置,确保了仪器仪表及各种电气设备气源的稳定和使用寿命,大大提升了企业工业系统运行的生产效能。
    无锡市胡埭(dai)仪表厂、无锡市兴洲仪器仪表有限公司技术设计处、金工生产车间制造、产品质量检验科检验,静态、动态检验及测试按现行标准:Q/320211DET01-2011;按GB/T:320211DET02技术规范要求命名、分类、材质、技术性能、技术参数、技术规格、气源压力试验、试验方法、检验规程、标志、包装、贮存、运输。
    无锡市兴洲仪器仪表有限公司按通过的质量管理体系认证:GB/T19001-2000idt ISO90001:2000对照执行,同时参照NESC-****电气安全标准,NEmA-****电气制造商协会,IEC-****电工委员会的标准对照执行。

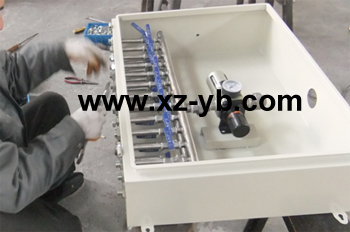

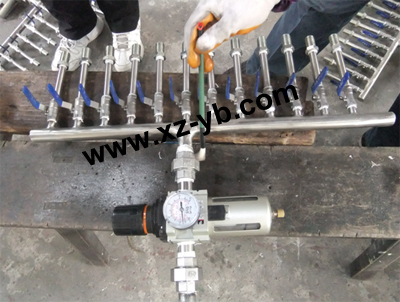

    无锡市胡埭(dai)仪表厂、无锡市兴洲仪器仪表有限公司组装车间的师傅们正在对金工车间制造的产品经质量检验科检验合格部件进行:密封、加装螺丝、连接管件等组合装配。

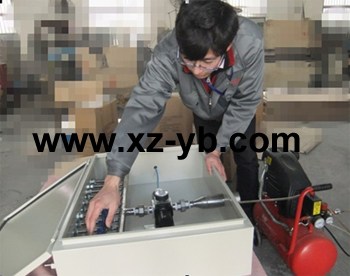

    无锡市胡埭(dai)仪表厂、无锡市兴洲仪器仪表有限公司质量检验科正在对YBXFC-A-12型气源分配控制装置、YBXFC-A-24型气源分配控制装置进行动态检查和压力试验。





    无锡市胡埭(dai)仪表厂、无锡市兴洲仪器仪表有限公司包装车间的师傅们正在对质量检验科检验合格的YBXFC-A-12型气源分配控制装置、YBXFC-A-24型气源分配控制装置放在专用包装箱中,按照****电气及****电工标准的包装标准进行包装。


    无锡市胡埭(dai)仪表厂、无锡市兴洲仪器仪表有限公司储运部按所订合同的顺序将产品发往****各电厂及电气成套公司、电力调试及安装公司。

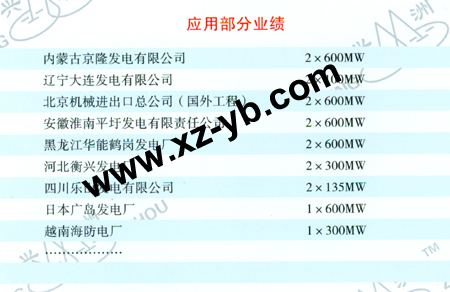

    YBXFC-A系列气源分配控制装置,设计科有了标准,生产有了规范,检验有了依据,标准产品达到了用户技术要求,满足了用户的生产要求,产品达到了更高的质量,形成了一个完整的质量流程,全过程在严格的质量监控下进行,做到客户买得安心,用户用得放心,生产效率得到大幅度的提升。此产品在火电厂1000MW、600MW、300MW、等****各大中小机组上得到很好的应用。

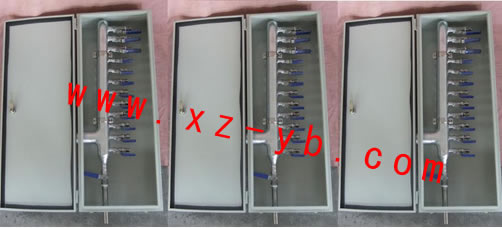

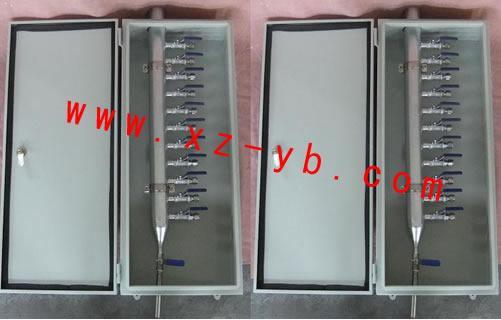

YBXFC-A-20型气源分配装置





               新疆梅花集团

               广东湛化集团

               四川攀枝花集团

               上海宝钢集团

     无锡市胡埭(dai)仪表厂制造的XINGZHOU®牌,YBFC-A-系列气源分配控制装置应用在吉林晨鸣环保迁建、产业升级项目自备热电厂工程上。

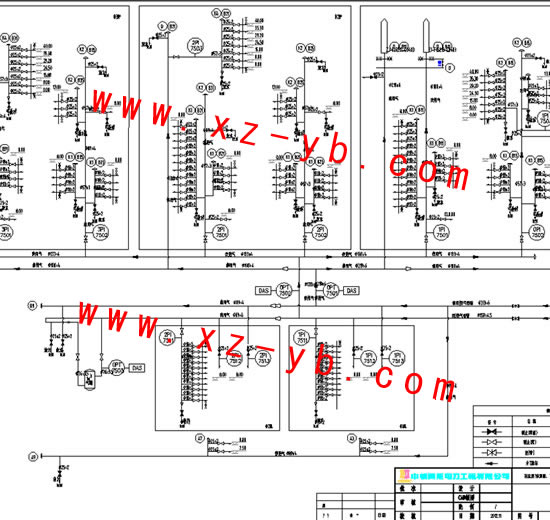

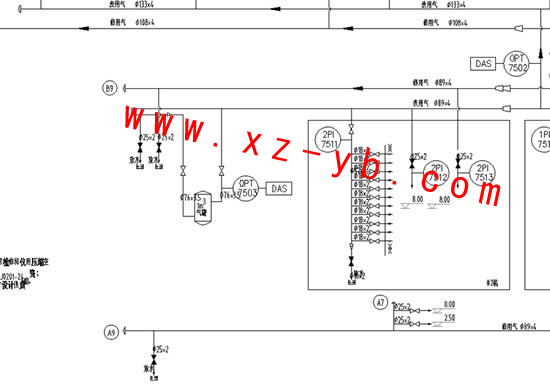

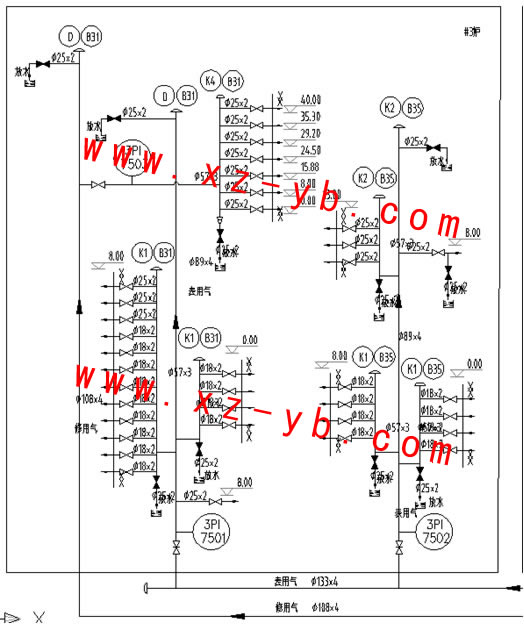

以上为晨鸣热电厂热控:YBXFC-A-系列气源分配控制的生产图纸。

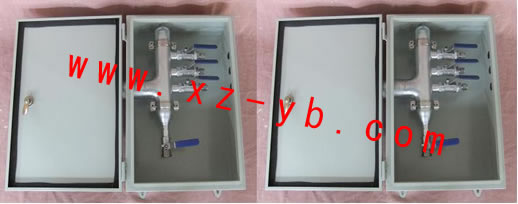

    吉林晨鸣热电厂热控:XINGZHOU®牌气源分配控制装置的技术要求之一(组合分布、连接安装)
    1、本清单中仅开列了#1炉和#1机的气动阀门的气源分配箱,同样适用于#2炉、#3炉及#2机,当用于#2炉和#3炉时,将相应的气源分配箱编码的首位“1”改为“2”和“3”;
    当用于#2机时,将相应气源分配箱编码的首位“1”改为“2”。#2炉和#3炉的气源阀门分配与#1炉相同,气源分配箱的位置根据#1炉的位置进行相应的调整;#2机的气动阀门分配与#1机的相同,气源分配箱的位置根据#1机的位置进行相应的调整。
    2、本清单中气源箱布置位置系根据工艺专业主厂房压缩空气母管布置情况以及气动阀门的相对安装位置确定的,如果现场阀门安装施工单位可根据阀门的 实际安装位置
调整气源分配箱内的阀门分配数量。
    3、气源分配箱的安装位置由施工单位可根据现场实际情况选择合适的位置安装。
    4、压缩空气系统检测设备至DCS系统的电缆在DCS侧开列。本清册只开列从压缩空气母管至气源分配箱和分配箱出口至阀门的气源管。
    5、气源分配箱入口管采用焊接方式连接,出口管采用卡套式连接。
    6、气源分配箱和材料汇总如下:

  YBXFC-系列 YBXFC-系列 不锈钢管¢32×2.5 不锈钢管¢10×1
#1炉 3只 3只 120米 950米
#2炉 3只 3只 120米 950米
#3炉 3只 3只 120米 950米
#1机 2只 1只 60米 275米
#2机 2只 1只 60米 275米

    吉林晨鸣热电厂热控:XINGZHOU®牌气源分配控制装置的技术要求之二
    1、本清册开列了主厂房仪用压缩空气系统仪表阀门导管清册。
    2、本清册不包括厂供仪表的导管和阀门。
    3、导管和阀门汇总如下:

  公用 #1炉 #2炉 #3炉 #1机 #2机
1Cr18Ni9Ti Φ14x2 51米 6米 6米 6米 6米 6米
焊接式截止阀 PN2.5 DN10 3只 3只 3只 3只 3只 3只
外螺纹针形阀 PN2.5 DN6 3只

    4.入口尺寸:57*3mm; 出口尺寸:10*1mm
    5.无锡市胡埭(dai)仪表厂、XINGZHOU®牌要按吉林晨鸣热电厂热控室气源分配控制装置的设计图纸生产。

    无锡市胡埭(DAI)仪表厂制造的新型YBXFC-系列气源分配控制装置应用在重庆博腾制药科技股份有限公司多功能医药中间体车间(110车间)建设项目中,一期共39套,二期共39套,共计:78套。

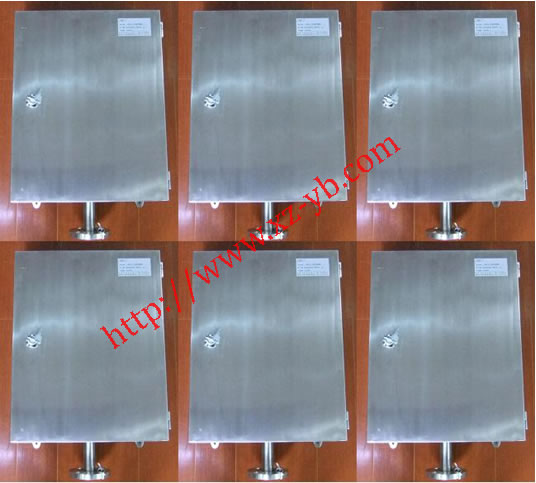

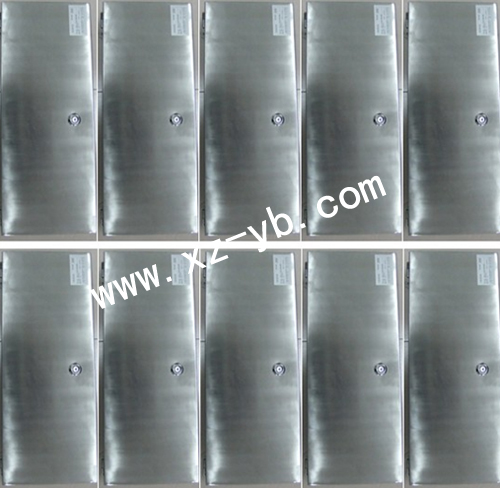

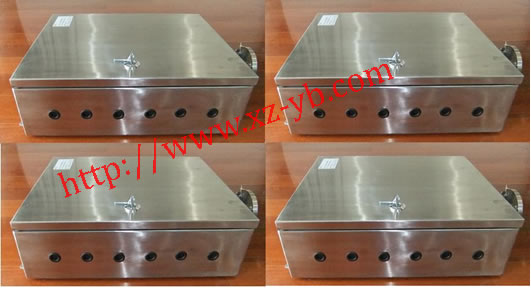

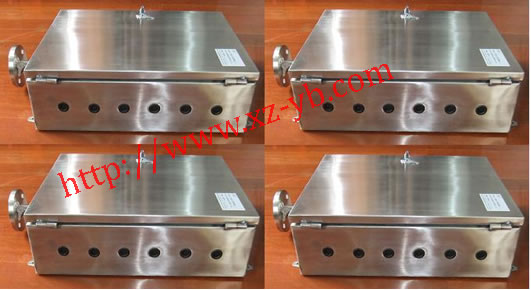

    正面图片:

    无锡市胡埭(DAI)仪表厂制造的新型YBXFC-系列气源分配控制装置应用在重庆博腾制药科技股份有限公司多功能医药中间体车间(110车间)建设项目中
    左侧面图:

    无锡市胡埭(DAI)仪表厂制造的新型YBXFC-系列气源分配控制装置应用在重庆博腾制药科技股份有限公司多功能医药中间体车间(110车间)建设项目中
    右侧面图:

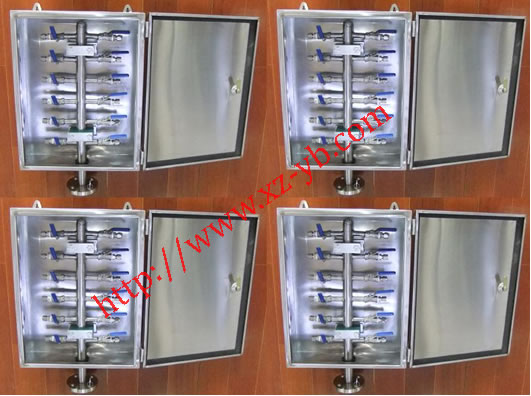

    正面内部结构图:

    工程建设单位需要YBXFC-系列气源分配控制装置的主要技术要求:
    1.每个气源分配控制装置的本体材质:304#;
    2.气源连接下端用法兰连接:HG/T20592 20-16RF;连接管与本体采用防雨水、防污专用密封件;
    3.气源分配采用右6路,左6路出去:RC1/4〞,Φ8*1卡套连接。两侧6路,6路共12路引孔采用防雨、防污专用密封件;
    4.球阀采用进口件,材质为:304#;
    5.本体箱面上要注明生产厂家、检验员编号、商标,同时标上设计院位号及产品编号,****铭牌的标识标准;
    6.YBXFC-系列气源分配控制装置,要有ISO9001-2000型****电工质量体系认证证书;要有****计量合格确认证书;要有****制造计量器具许可证;要有省优质产品企业,又要有20年以上制造厂龄的企业。
    无锡市胡埭(DAI)仪表厂具有上述条件,满足工程建设单位投标的技术规范和一切要求,在工程投标中一举中标。
