XZDMC-800脉冲袋式除尘器

  一、概述
   袋式除尘器自问世以来,经国内外广泛使用,不断改进,在净化含尘气体等性能及结构上有了很大进展。我公司生产的XZDMC型脉冲袋式除尘器,是在反复比较了各类布袋除尘器的优缺点后,最终优化定型的产品。
   XZDMC型脉冲袋式除尘器具有净化效率高,工作性能稳定,维修操作简便,使用寿命长等特点。
二、构造及工作原理
1、构造
   本除尘器由箱体及储灰斗,排尘装置及脉冲喷吹清灰系统中部分组成。
   箱体被多孔板隔成上下两部分,多孔板板上部包括检修门和出风口、文氏管、喷吹管;多孔板下部箱体内有滤袋、滤袋框架,文氏;
   储灰斗包括进风管道及检修门。
   排灰装置有回转卸料阀(此部分由用户根据要求自备)

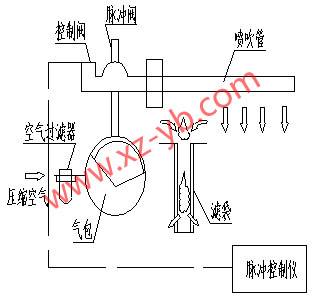

   脉冲喷吹清灰系统由脉冲控制仪,电磁气阀,喷吹管及气包、空气过滤器、压差变送器组成。
2、工作原理
   含尘气体由除尘器储灰斗进风口进入、在风机引力的作用下,含尘气体沿气流方向向上,经由滤袋进入多孔板上部箱体。在此过程中,由于滤袋的各种效应作用,粉尘被粘附在滤袋上,穿过滤袋的净化气体经文氏管进入多孔板板上部箱体后,由出风口排出。随着工作时间的增加,吸附在滤袋上的粉尘越来越多,滤袋对气流的阻力也随之增大,致使通过滤袋的气体量逐渐减少。滤袋除尘器的阻力不断上升高,当滤袋阻力达到设定值时,压差变送器采集到需要对滤袋清灰的讯号,并通过转换装置,转换成开关量,启动脉冲控制仪系统,清灰系统自动按预定的顺序触发各脉冲电磁阀开启,气包内压缩空气瞬时经气阀由喷吹管的各孔喷出,再经文氏管喷入到对应的滤袋内,滤袋在瞬间逆向高压气流作用下急剧膨胀,随后收缩,将积附在其表面的粉尘抖落;当****个脉冲电磁阀到最后一个脉冲电磁阀清灰完成,称为一个清灰周期;清灰完毕,如果滤袋阻力没有达到设定值 ,压差变送器不会给予讯号,清灰程序控制器则会等到下一次讯号出现,才会启动自动清灰程序;如果清灰完毕,除尘器阻力仍处于高位,则说明粉尘浓度大或阻力设定值不合理;若粉尘浓度大,则需调整电磁脉冲阀的清灰间隔;若滤袋阻力设定偏小,可重新设定。
   通过对滤袋表面积附的粉尘按阻力要求的清灰,使阻力保持相对稳定,是除尘系统正常工作的重要环节。
   由于沉降作用及清灰掉落的粉尘积聚于灰斗内,通过排灰装置排出。

三、选型说明
   说明:本除尘器为下进风上出风形式,除尘器的进出风口及排灰口可按不同方向组成不同装配方式,订货时可根据需要选择。

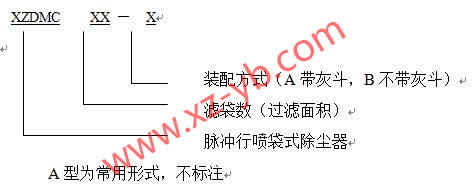

标记方式

举例:如选用48m2滤袋,装配方式为A,则标记为 XZDMC-800 脉冲除尘器


四、技术性能参数

XZDMC系列行喷脉冲袋式除尘器技术性能参数

型号   XZDMC-800
处理风量 m3/h 18000
过滤面积 300
过滤风速 m/min 1.0
滤袋数量 280
滤袋规格(直径×长度) mm Ф130×2750
滤袋材质   二元混纺纤维+表面覆膜料
脉冲阀数量 20(防爆型)
脉冲阀规格 英寸 1 1/2
入口气体含尘浓度 g/m³ <200
出口气体含尘浓度 mg/m³ <100
收尘效率 % >99.8
承受负压 Pa ≤6000
喷吹压力 MPa 0.4~0.5
除尘器阻力 Pa 1200~1700
设备重量 Kg 10500
