报告编号:TPRI/GK-RA-D+R-2017-814







现场总线设备

Profibus接口测试报告























西安热工研究院有限公司

西热控制技术有限公司

20178











此报告仅针对特定项目特定型号设备特定版本的Profibus接口测试。



目录





1 基本信息…………………………………………………………………………..2

2 测试内容…………………………………………………………………………..3

2.1 连接方式……………………………………………………………………...3

2.2 设备组态……………………………………………………………………...4

2.3 在线数据……………………………………………………………………...5

2.4 设备管理……………………………………………………………………...6

3 测试结果…………………………………………………………………………..7

3.1 连接…………………………………………………………………………...7

3.2 数据格式说明………………………………………………………………...8

3.3 抗干扰能力测试……………………………………………………………...8

3.4 自恢复能力测试……………………………………………………………...8

4 结论………………………………………………………………………………..9




1、           基本信息



测试时间:2017-8-92017-8-11



测试地点:中电普安电厂



相关项目



被测设备

名称

IDAS9000远程I/O

型号

IDAS9000

软件版本

V3.0

硬件版本

V2.0

接口版本

V2.0

总线规约

PROFIBUS  DP V0

连接方式

端子接线

测试系统

系统版本

艾默生DCS系统

系统CPU版本

5X00481G01/5X00226G03

PROFIBUS主站通讯卡型号及版本

5X00300G01/5X00321G01

PROFIBUS组态软件版本

Ovation 3.5.1

GSD文件相关信息

IDAS9000.GSD

EDD文件相关信息

通信速率



500Kbps





2、           测试内容



2.1 连接方式

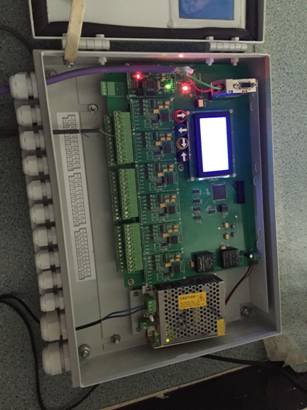

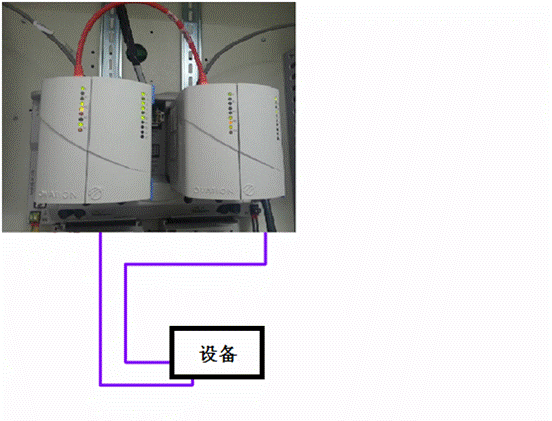

设备支持PROFIBUS DP协议,采用端子连接方式,单网DP总线接口,具有液晶屏,可就地显示阀位反馈等参数,有就地旋钮。连接线路如下:OvationProfibus单网通讯站->单网DP通信电缆->智能前端。具体连接示意见下图:


2.2 设备组态

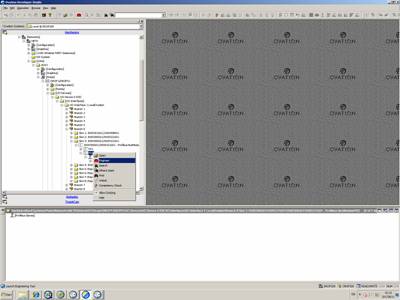

选用Ovation3.5.1中自带的组态软件工具进行总线组态。将设备的GSD文件文件导入Ovation系统中,在组态软件中选择相应GSD文件中的模块完成设备的硬件集,构成现场总线拓扑图,完成对设备的总线通信组态。并且对该设备进行总线组态时,见下图:


1:总线组态图

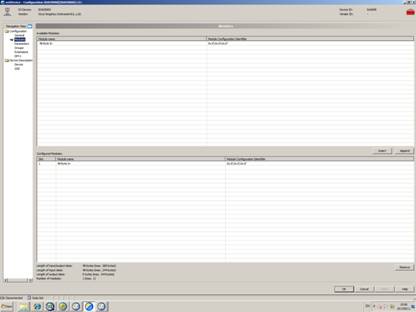

2:数据配置图

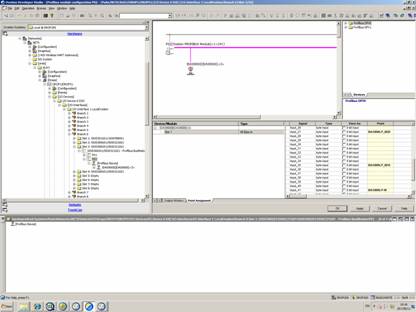

3IO点配置图



2.3 在线数据

将工程保存并编译下装至Ovation通信站后,单网通讯指示均正常。激活程序并进入在线监视模式后,可从系统中查看到当前通讯连接状态、设备报警信息及从设备读取的I/O数据等。从在线数据可以看到数据通讯正常,读取的温度反馈与设备LCD上显示的数值****。

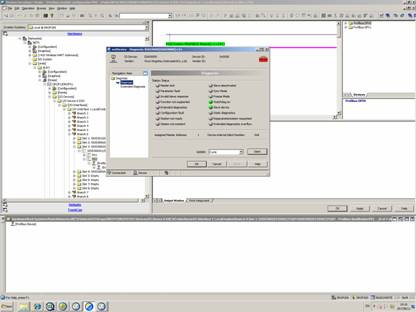

4:设备通信诊断信息1

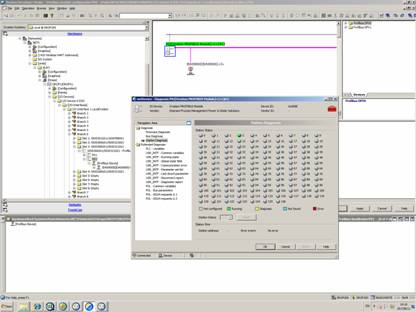

5:设备通讯状态信息

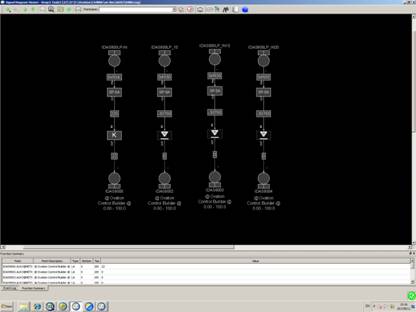

6:设备在线组态



3、           测试结果



3.1 连接



此设备支持PROFIBUS  DP V0协议,单网DP接口,可直接与Ovation系统的单网通信主站相连。

DP信号电缆接线方法:



DP地址设置:

控制器要想和 Profibus 通讯,连在同一 Profibus 网络上的不同控制器需要设置各不相同的地址,控制器Profibus 支持地址范围 1-125。控制器的地址通过拨码开关进行设置,拨码开关S1为二进制格式,系统支持127个子地址设定:S1.1无效,默认为0S1.2S1.87个有效位,拨码开关向上拨为1,向下为0



3.2数据格式说明

数据为16进制有符号定点数,倍率为0.1,例如收到0xF830,对应的十进制数为-2000,那么前置机的实际采样数值为-2000*0.1=-200.0



3.3 抗干扰能力测试

    测试方法:设备和通信站正常通讯后,将设备靠近380V动力电缆,并利用对讲机、手机等通信工具对设备施加干扰,观察设备的通信诊断情况及数据传输。

测试结果:施加干扰后,设备运行正常,无通信诊断信号,数据传输稳定无扰动。



3.4 自恢复能力测试

测试方法:1、将设备断电然后再重新上电,观察设备是否自动恢复通信连接;

测试结果:1、设备重新上电后,通讯口均会自动恢复正常通信,并且设备默认接收主口的控制指令。



4、结论

无锡市兴洲仪器仪表有限公司生产的IDAS-9000系列智能数据采集网络利用单网PROFIBUS-DP接口直接与Ovation系统的单网DP通信卡相连,利用Ovation自带组态软件进行组态并将数据点组态分配。经过测试,此设备数据传输正常,执行机构的参数设置需在就地通过拨码开关进行修改和设置地址。设备支持PROFIBUS  DP V0数据。





测试单位:西安热工研究院西热控制技术有限公司

测试:

校核:

批准:

日期:2017811
