UHZ-52Z系列侧装式磁翻柱液位计

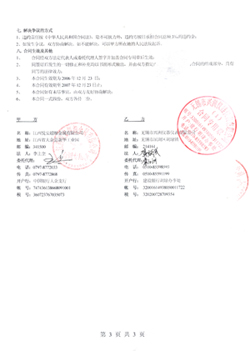

UZF-系列磁性液位计(超高压、剧毒、防爆等危险区域)在江西悦安超细金属有限公司二期工程上应用

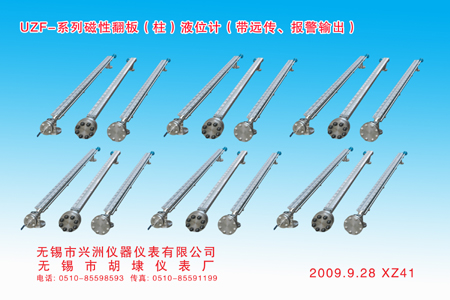

UZF-系列磁性翻板(柱)液位计(带远传、报警输出)

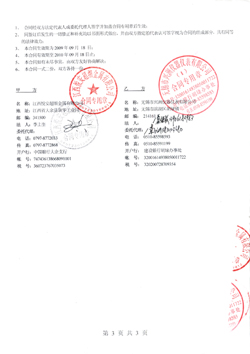

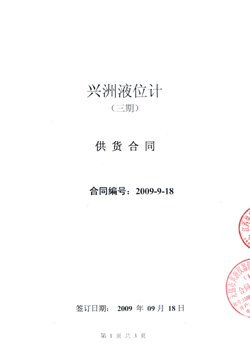

UZF-系列磁性液位计(超高压、剧毒、防爆等危险区域)在江西悦安超细金属有限公司三期工程上应用

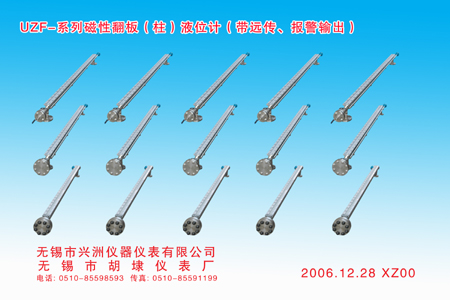

UZF-系列磁性翻板(柱)液位计(带远传、报警输出)

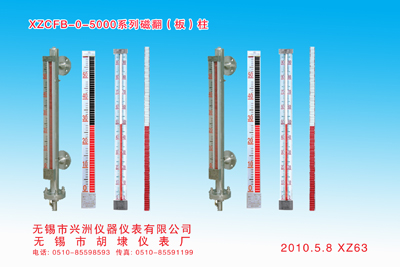

XZCFB-0-5000系列磁翻(板)柱



一:设备名称、规格

远传磁翻柱液位计

序号

介质

工作压力

型号

连接方式

1

羰基铁液体

20MPa

UZF-20.00-600-1.46-Y-Z304

DN25PN22/H9-67透镜垫

2

羰基铁液体

20MPa

UZF-20.00-1000-1.46-Y-Z304

DN25PN22/H9-67透镜垫

3

羰基铁液体

20MPa

UZF-20.00-2000-1.46-Y-Z304

DN25PN22/H9-67透镜垫

4

羰基铁液体

10MPa

UZF-10.00-2000-1.46-Y-Z304

DN25PN16/H9-67透镜垫

5

羰基铁液体

2MPa

UZF-2.00-2000-1.46-Y-Z304

WN25-6.3 HG20592FM

6

羰基铁液体

0.4MPa

UZF-0.40-2000-1.46-Y-Z304

WN25-1.6 HG20592 M

7

羰基铁液体

25MPa

UZF-25.00-2500-1.46-Y-Z304

DN25PN32/H9-67透镜垫

8

羰基铁液体

10MPa

UZF-10.00-2500-1.46-Y-Z304

DN25PN22/H9-67透镜垫

9

羰基铁液体

2Mpa

UZF-2.00-2500-1.46-Y-Z304

WN25-6.3  HG20592 M

10

4~20mA远传输出

二.技术要求

1.所有液位计均带现场显示和4~20mA远传

2.法兰和接液材质:304不锈钢,配对口法兰

3.安装方式:法兰连接

4.以上产品经****防爆产品质检部门按G838361-2000GB38364-2000标准检验合格,防爆标志Exia II CT5,适用于含有IIA-IIC类,T1-T5温度组别爆炸性气体混合物的012区爆炸危险场所。



概述:
    UHZ-52Z系列侧装式磁翻柱液位计, 是一厂引进、吸收国个同类产品,并加以吸收、消化、提高,按原化学工业部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量,具有可靠的安全性,它弥补的玻璃板(管)液位计指示不清晰、易破碎的不足,不受高、低温度剧变的影响,不需多组液位计的组合。全过程测量无盲区,显示醒目,读数直观,且测量范围大。特别是现场指示部分,由于不与液位介质直接接触,所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质,更显其优越性。因此,它比传统的玻璃管,板式液位计具有更高的可靠性、安全性、****性、实用性。
    侧装式磁翻柱液位计的最显著特点是液位介质与指示器****隔离,所以在任何情况下都****安全、可靠、耐用,而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警、控制或联锁;配上静压式液位变送器或干簧-电阴式液位变送器,可将液位界位信号转换成三线制4~20mADC标准信号,实现远距离指示、检测、记录与控制。该系列侧装式磁翻柱液位计可广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
特点:
    ·适合容器内液位介质的液位、界位的测量。除现场指示,还可配远传变送器、报警开关、控制开关、检测功能齐全。
    ·指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。
    ·测量范围大,不受贮槽高度限制。
    ·指示机构与被测量介质****隔离,因而密封性好,可靠性高,使用安全。
    ·结构简单,安装方便,维护费用低。
    ·耐腐蚀、无需电源、防爆。
结构原理:
    液位计根据浮力原理和磁性耦合作用研制而成。当被测容器保的液位升降时,液位计主导管中的浮子也随之升降,浮子内的****磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转1800,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白介位处为容器内介质液位的实际高度,从而实现液位的指示。
液体介质密度与沉筒距对照表(PN1.6~4.0MPa):
液体介质密度(g/cm3 沉筒距(mm) 典型液位介质示例
0.45~0.60 320~380 液化石油气,液氨,乙稀,氢氰酸,乙烷
0.61~0.74 260~320 汽油,丁二烯
0.75~0.85 230~260 甲醇,环氧(丙烷),二甲苯,轻油,乙醇
0.86~0.89 200~230 丙酮,氨水,粗苯,啤酒,重酒,牛脂,乙苯
1.00~1.10 180~200 水,醋酸,樟脑油
1.11~1.25 160~180 盐酸,焦油,氯磺酸,硝基本,FR-22
1.26~1.39 140~160 液碱,麦牙糖,20%稀硫酸,硫酸二甲脂
1.40~1.59 120~140 液氯,稀硫酸,浓硝酸,FR-12,氯仿
1.60~2.00 100~120 98%硫酸,发烟硫酸,高氯酸,溴水磷酸,氟油

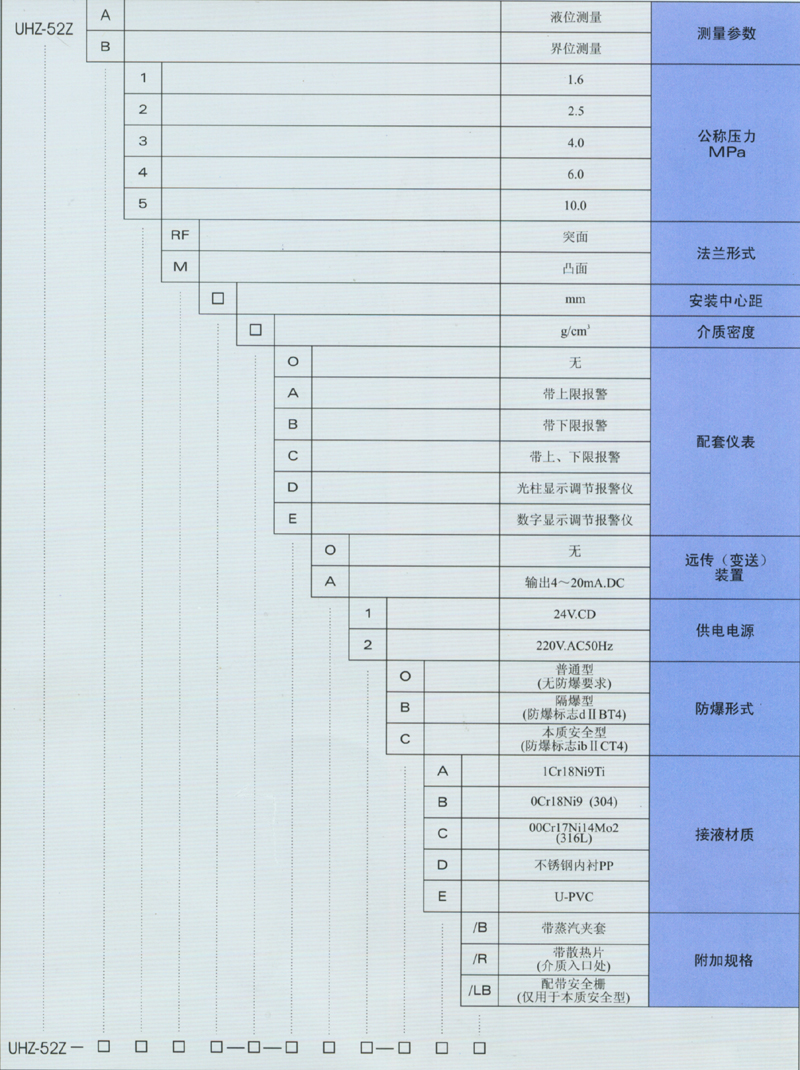

型号规格说明:




UHZ-磁性翻板液位计

UHZ-磁性翻板液位计使用区域:剧毒、防爆等危险区域;酸、碱有腐蚀性区域,应用在广东湛化股份有限公司

UHZ-顶装、侧装式磁性翻板液位计

UHZ-顶装、侧装式磁性翻板液位计L=3100mm/2450mm/1800mm

耐酸、碱,常压,温度<50

易燃、易爆等危险区域,酸、碱等有腐蚀区域

用在大庆油田

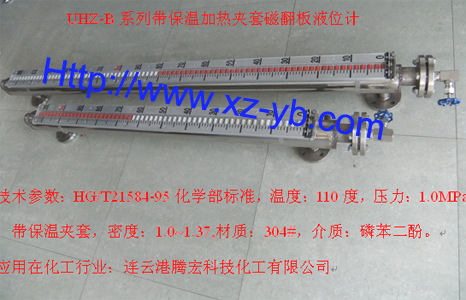

UHZ-B系列带保温加热夹套磁翻板液位计

技术参数:HG/T21584-95化学部标准,温度:110度,压力:1.0MPa,带保温夹套,密度:1.0~1.37,材质:304#,介质:磷苯二酚。
应用在化工行业:连云港腾宏科技化工有限公司

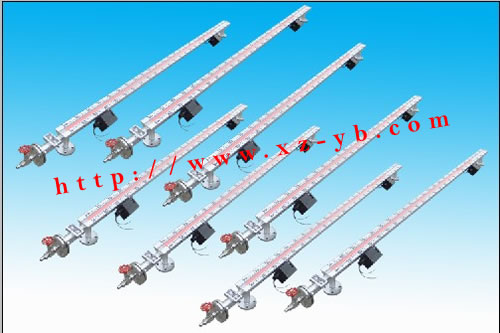

    无锡市胡埭(dai)仪表厂制造的UZF-系列磁翻板液位计、XZUBF-B1-A型磁控点位式液位报警发讯控制器(防爆型)在西南进出口公司自控仪表部出口工程东南亚某化工企业的仪器设备招标中一举中标。


    以下为西南进出口公司自控仪表部出口工程东南亚某化工企业UZF-系列磁翻板液位计XZUBF-B1-A型磁控点位式液位报警发讯控制器仪器设备的名称、规格、型号、介质、密度、技术规范:

序号 标的名称、规格型号 介质 密度
KG/CM²
备注
1 UZF-1.6-P-2500-1.029-AF304SS/2磁性翻板液位计 次氯酸钠 无锡市胡埭仪表厂在制造时向需方厂家技术处提供该密度参数 25°1.6MPa 次氯酸钠 带上下报警开关,EXDIICT6防爆电器接口M20×1.5 IP65 DN25 PN1.6法兰 24VDC
2 UZF-1.6-P-2500-1.830-AF304SS/2磁性翻板液位计 氢氧化钠 25°1.6MPa 氢氧化钠 带上下报警开关,EXDIICT6防爆电器接口M20×1.5 IP65 DN25 PN1.6法兰 24VDC
3 UZF-1.6-P-2500-0.82-AF304SS/2 磁性翻板液位计 甲醇 25°1.6MPa 甲醇 带上下报警开关,EXDIICT6防爆 电器接口M20×1.5 IP65 DN25 PN1.6法兰 24VDC
4 UZF-1.6-P-2500-0.80-AF304SS/2 磁性翻板液位计 丙酮 25°1.6MPa 丙酮 带上下报警开关,EXDIICT6防爆 电器接口M20×1.5 IP65 DN25 PN1.6法兰 24VDC
5 UZF-1.6-P-2500-0.79-AF304SS/2 磁性翻板液位计 无水乙醇 25°1.6MPa 无水乙醇 带上下报警开关,EXDIICT6防爆电器接口M20×1.5 IP65 DN25 PN1.6法兰 24VDC
6 UZF-1.6-P-2500-0.9-AF304SS/2 磁性翻板液位计 乙酸乙酯 25°1.6MPa 乙酸乙酯 带上下报警开关,EXDIICT6防爆电器接口M20×1.5 IP65 DN25 PN1.6法兰 24VDC
7 UZF-1.6-P-2500-0.87-AF304SS/2 磁性翻板液位计 甲苯 25°1.6MPa 甲苯 带上下报警开关,EXDIICT6防爆 电器接口M20×1.5 IP65 DN25 PN1.6法兰 24VDC

    无锡市胡埭(dai)仪表厂接到客户的订单,技术科工程师针对出口工程上的仪器设备、技术要求高、又应用在化工企业,报警开关需要防爆型。根据化工部的HG/T21584-95的标准给客户设计了专门的图纸,该客户对图纸审核、确认、认可、满意后再投入生产车间进行制造。
无锡市胡埭(dai)仪表厂质检科质量技术监督员对UZF-系列磁翻板液位计、XZUBF-B1-A型磁控点位式液位报警发讯控制器进行严控测试,同时对其进行模拟试验,达到出厂使用技术规范。质量检验科检查按其HG/T21584-95部标颁发标准及ISO-9000-2001****电工标准及客户所订设备的技术规范检验达到所需标准,方可盖上封口验收合格单。

以下为无锡市胡埭(dai)仪表厂质检科检验合格的:UZF-系列磁翻板液位计、XZUBF-B1-A型磁控点位式液位报警发讯控制器。(EXDIICT6防爆型)准备进行出口封装的产品。
